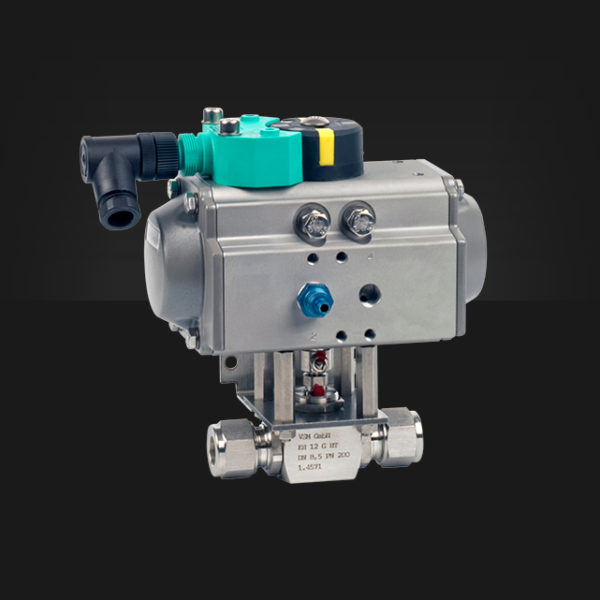

PNEUMATISCHE STEUERKÖPFE TYP-AT-F (EINFACHWIRKEND)
Steuerdruck | min. 3,5 bar – max. 8 bar |
---|---|
Stellwinkel | |
90° | für G- und GL-Typen |
NC | normal geschlossen |
NO | normal geöffnet |
180° | für GLU-Typen |
Temperatur | |
Viton O-Ringe | max. 150°C |
Der pneumatische Antrieb Typ AT-F mit automatischer Federrückstellung ist hervorragend geeignet für die Automatisierung der VSM-Kugelhähne. Ein Aufbau-Set passt auf alle Kugelhähne der Serien 12, 16 und 18, von 1/16” bis 15 mm Rohraussendurchmesser.

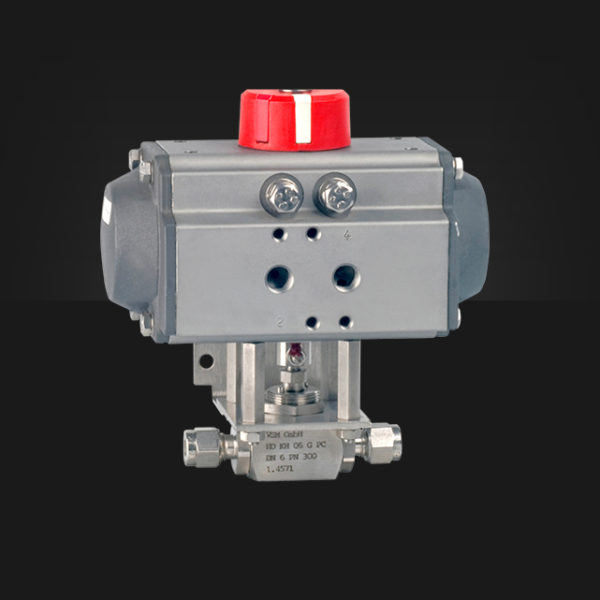

PNEUMATISCHE STEUERKÖPFE TYP-AT-D (DOPPELTWIRKEND)
Steuerdruck | min. 2,5 bar – max. 8 bar |
---|---|
Stellwinkel | |
90° | für G und GL-Typen |
180° | für GLU-Typen |
Temperatur | |
Viton O-Ringe | max. 150°C |
Der pneumatische Antrieb Typ AT-D ist hervorragend geeignet für die Automatisierung der VSM-Kugelhähne. Ein Aufbau-Set passt auf alle Kugelhähne der Serien 12, 16 und 18, von 1/16” bis 15 mm Rohraussendurchmesser.
MONTAGEANLEITUNG FÜR PNEUMATISCHE STEUERKÖPFE
MONTAGEANLEITUNG

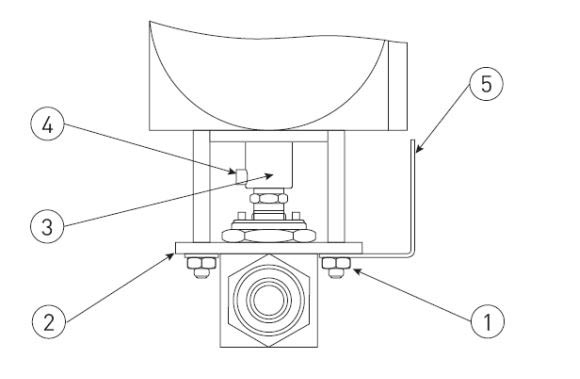

1 | 4 Muttern (1) lösen |
---|---|
2 | Antrieb mit Bolzen von der Montageplatte (2) abziehen |
3 | Den neuen Antrieb mit Bolzen in der exakten Position auf die Montageplatte (2) aufstecken |
4 | Haltewinkel (5) montieren |
5 | 4 Muttern anziehen |
6 | Die Kupplung (3) muss lose auf der Kugelhahnspindel montiert sein |
7 | Sicherung über Kontermutter (4) |
